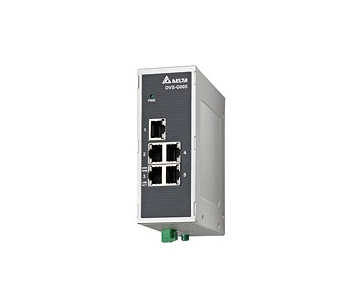

產品介紹

  產品特色
  支持IEEE 802.1p based QoS優先排序隊列
  內建廣播風暴防護
  VLAN標簽封包透明傳送
  9216Bytes 巨型封包傳送
  EEE Green Ethernet節能低功耗
  兼容EtherNet/IP, Profinet, CC-Link IE與DNP 3.0等工業通訊協議

  技術規格
  標準
  協議
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X) and 100Base-FX
  IEEE 802.3ab 1000Base-T
  IEEE 802.3x Flow Control
  IEEE 802.1p Class of Service, Priority Protocols
  交換技術
  儲存并傳送
  IEEE 802.3x 全雙工流量控制, 半雙工背壓流量控制

  接口
  千兆以太網
  RJ45 端口: 5 10/100/1000Base-T, MDI/MDI-X自適應, 自動協商與連接速度偵測

  效能
  交換能力：10Gbps, 線性, 無阻塞傳輸
  封包轉發率：7.44Mpps
  MAC地址列表：2K
  封包緩存大?。?M bits
  巨型封包：9,216 Bytes
  廣播風暴保護：內置
  VLAN標簽封包透明傳送：內置
  IEEE 802.1p based QoS：內置
  節能以太網絡：內置

  電源需求
  輸入電壓：12 ~ 48 VDC , 1組端子座
  最大輸入電流：0.18A
  電流過載保護：內置，最大承受電流3A
  反極性保護：內置
  緩沖時間：最少 13ms @ 24VDC

  機構規格
  外殼：IP40 加強鋁合金
  尺寸：145.3 mm(高) × 45 mm(寬) × 108.7 mm (深)
  重量：300g
  安裝方式：工業級導軌式與壁掛式

  環境
  工作溫度：-10℃ ~ 60℃(14℉ ~ 140℉)
  儲存溫度：-40℃ ~ 85℃(-40℉ ~ 185℉)
  工作濕度：5% ~ 95%(無凝結)

  認證
  安全規范：UL 508, EN 60950-1, IEC 61131-2
  電磁干擾(EMI)：FCC 47 CFR Part 15 Subpart B Class A, IEC 61000-6-4, EN 55022
  電磁耐受(EMS)：IEC 61000-6-2
  工業環境項目測試
  低溫: IEC 60068-2-1
  高溫: IEC 60068-2-2
  濕度: IEC 60068-2-30
  沖擊: IEC 60255-21-2
  自由跌落: IEC 60068-2-32
  震動: IEC 60068-2-6
  Hi-Pot: 1.5KV
